型号 | SGM3141 | 厂家 | SGM |
批号 | 2017+ | 封装 | SOT23-6 |
SGM3141概述
SGM3141是电荷泵的理想驱动高亮度发光二极管的相机闪光灯的应用程序。电荷泵可以调节两个当前水平设置为Flash和火炬模式。 SGM3141自动切换模式升压和降压确保LED电流之间并不依赖于正向电压。开关在2.2 mhz,允许使用微小的组件。电源电压范围从2.7 v至5.5 v,适合所有应用程序由单个锂离子电池或三到四镍镉,镍氢电池或碱性电池。 SGM3141还有一个非常低的关闭电流,自动软启动模式限制涌流,以及过电流、过电压、过热热关闭控制。低当前带来参考电压0603(47个mv)允许使用小电流感应电阻。SGM3141可用在绿色TDFN-3×3-10L包和指定在一个环境温度-40℃+ 85℃。
SGM3141特性
输出电流700毫安高达90%的效率火炬模式目前可调节闪光模式1×2×自动模式效率高输入电压范围:2.7 v至5.5 v最低外部组件:没有电感高频率操作:2.2 mhz为低损耗低的47个mv参考感应智商< 1μa关闭内置软启动限制涌流低输入和输出纹波和低EMI输出过电压保护过流、过热保护封装TDFN-3×3-10LSGM3141应用程序:
白光LED手电筒Flash的手机DSCs和摄像机白光LED背光通用照明Flash和闪光灯应用通用高电流增加

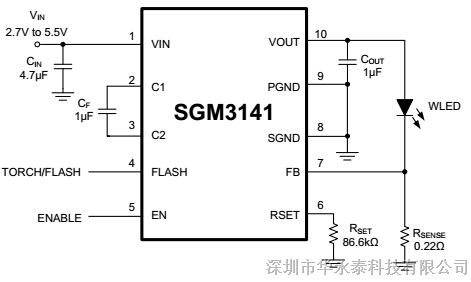

SGM3141典型应用图

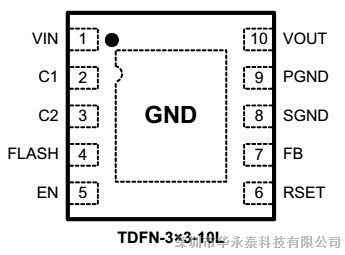

SGM3141封装

SGM3141可以使用多个发光二极管,如图1所示。
最佳性能,发光二极管应该在一个包中,最好从一个死为正向电压有更好的匹配VF对于一个给定的正向电流。
在实践中,VF高于别人,它会消耗更大,如果这将提高其温度将导致其VF减少,纠正不平衡。
整个电流将单个电流之和,例如ITOTAL = 4×il。

SGM3141还可用于驱动两个闪光led在便携式设备。示意图如图2所示。

圣邦微电子闪光灯驱动:SGM3141
圣邦微电子推出的闪光灯驱动SGM3141,最大电流可以驱动到1000mA的电流
可以广泛应用于智能手机的闪光驱动,并迅速得到了广大终端客户的认可
其优势具体为:
1.最大电流可以达到1A,基本上能够满足800万甚至1200万像素拍照需求
2.外围电路非常简单,没有电感,大大节省了PCB面积
3.成本低,没有EMI干扰
4.可以支持双灯设置
