型号 | XL1509-12E1 | 厂家 | XL芯龙 |
批号 | 2017+ | 封装 | SOP-8 |

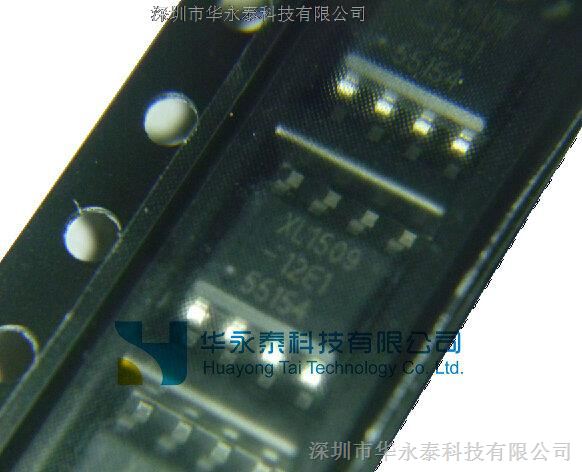

XL1509产品照片:

XL1509产品描述:
XL1509是150千赫固定频率脉宽调制直流/直流转换器(降压),
能够驾驶2负载效率高,低纹波和优秀的线和负载调节。
需要一个最小数量的外部组件,监管者是易于使用,包括内部频率补偿和频振 荡器。PWM控制电路能够调整占空比线性从0到100%。一个支持函数,建在一个过流保护功能。当第二电流限制功能,操作频率将减少从150 khz到50千赫。内部补偿块是建立在外部组件数量降到最低。 XL1509产品特性: 宽4.5 v至40 v的输入电压范围3.3 v,5 v、12 v和可调版本从1.23 v至37 n输出可调最大占空比100%最小辍学1.5 v150 khz开 关频率固定2一个恒定的输出电流能力内部优化功率晶体管效率高线和负载调节TTL关闭功能开关销与滞后函数在热关机功能在限流功能建于第二电流限制功能在SOIC8包可用 XL1509产品应用: 液晶显示器和液晶电视数码相框设置框宽带调制解调器电信/网络设备
XL1509引脚配置:

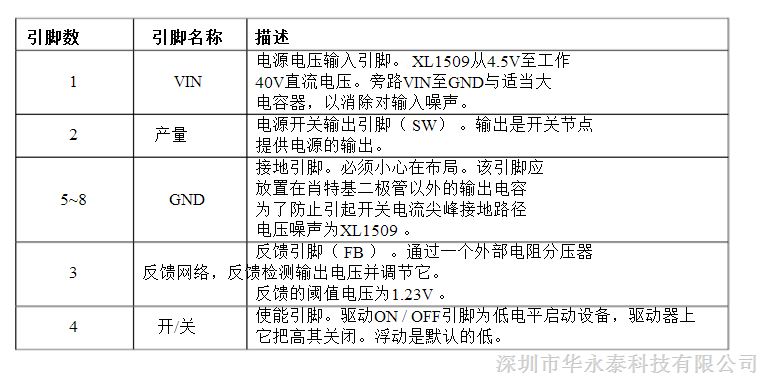

XL1509引脚说明:

XL1509功能图:

XL1509典型应用电路:
