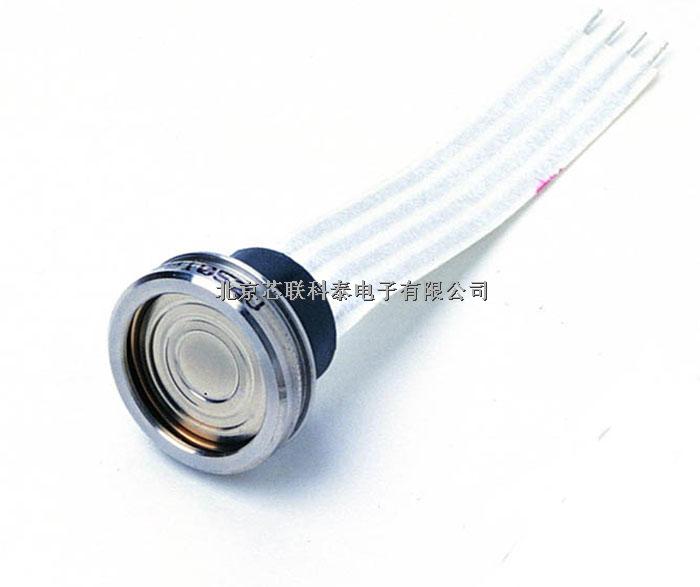

Amphenol/GE NOVA压力传感器NPI-19A-101GH
Nova Sensor 公司NPI 系列，将固态集成工艺与隔离膜片技术相结合，扩散硅芯片被封装在
充油腔体内，并通过不锈钢膜片和外壳将其与测量介质隔离开来，向用户提供性价比良好的产
品。标准产品提供了多种压力接口，可满足焊接密封和侧密封设计要求正如Nova Sensor 公司
的所有硅压力传感器一样，NPI系列应用于了Senstable压阻传感器技术及温度补偿工艺，将温
度补偿电阻环路制作在混合陶瓷基片上，在0~70℃的温度补偿范围内，提供了最小的温度误差
0.75%(最大值).
本系列可广泛应用于气、液压力的检测,基至在恶劣环境下,如：污水、蒸气、弱腐蚀性介质
，仍俱有优良的性能。
特点
· 固态、高可靠性、高灵敏度
· 316不锈钢隔离膜片，腐蚀性介质可兼容
· 压力范围：0~100KPa
提供恒流和恒压供电
应用
· 液、气压力控制系统
· 自动过程检测和过程控制系统
· 能源管理、环保及水处理系统
· 船舶及航海系统
· 冷冻及制氧设备
· 柴油机系统
· 农机设备
性能参数：
特 性 单位 NPI-19（中压）
压力范围 KPa/Psi 0~100KPa
过 载 2X
物理特性
重 量 克 ≈10(A型)
≈45(B/H/J型)
材料及介质兼容性
“O”型圈尺寸 mm φ16.76×0.99
环境条件
工作温度 ℃ -40~125
补偿温度 ℃ 0~70
振 动 gRMS 10
冲 击 g 100
寿 命 压力循环 1×106
电 参 数 测试环境温度25℃、温度范围0~70℃
供 电 1mA(最大1.5mA)
绝缘电阻 MΩ 100
输入阻抗 Ω 4000
输出阻抗 Ω 5000
桥 阻 Ω 5000
Min、Typ、Max
零点输出 mv -2 ±1 2
满度输出 mv 70 100 130
静态精度 %FSO -0.25 0.1 0.25
重复性和迟滞 %FSO -0.05 0.01 0.05
零点温度系数 %FSO -0.75 0.2 0.75
满度温度系数 %FSO -0.75 -0.2 0.75
温度迟滞 %FSO -0.2 ±0.1 0.2
短期稳定性 uV/V ±5
长期稳定性 %FSO ±0.1
NPI-19A-021GH 17.2kp 表压 H混合基片
NPI-19A-031GH 35KP 表压 H混合基片
NPI-19A-101GH 100KP 表压 H混合基片
NPI-19A-101AH 100KP 绝压 H混合基片
NPI-19A-201GH 200KP 表压 H混合基片
NPI-19A-201AH 200KP 绝压 H混合基片
NPI-19A-701GH 700KP 表压 H混合基片
NPI-19A-701AH 700KP 绝压 H混合基片
NPI-19A-172GH 1.7MP 表压 H混合基片
NPI-19A-172AH 1.7MP 绝压 H混合基片
NPI-15A-352SH 3.5MP 密封压 H混合基片
NPI-15A-352AH 3.5MP 绝压 H混合基片
NPI-15A-702SH 7MP 密封压 H混合基片
NPI-15A-702AH 7MP 绝压 H混合基片
NPI-15A-353SH 35MP 密封压 H混合基片
NPI-15A-353AH 35MP 绝压 H混合基片
NPI-15C-C0093GH 70MP 密封压 H混合基片
NPI-19A-021GH 17.2kp 表压 H混合基片
NPI-19A-031GH 35KP 表压 H混合基片
NPI-19A-101GH 100KP 表压 H混合基片
NPI-19A-101AH 100KP 绝压 H混合基片
NPI-19A-201GH 200KP 表压 H混合基片
NPI-19A-201AH 200KP 绝压 H混合基片
NPI-19A-701GH 700KP 表压 H混合基片
NPI-19A-701AH 700KP 绝压 H混合基片
NPI-19A-172GH 1.7MP 表压 H混合基片
NPI-19A-172AH 1.7MP 绝压 H混合基片
NPI-15A-352SH 3.5MP 密封压 H混合基片
NPI-15A-352AH 3.5MP 绝压 H混合基片
NPI-15A-702SH 7MP 密封压 H混合基片
NPI-15A-702AH 7MP 绝压 H混合基片
NPI-15A-353SH 35MP 密封压 H混合基片
NPI-15A-353AH 35MP 绝压 H混合基片
NPI-15C-C0093GH 70MP 密封压 H混合基片
