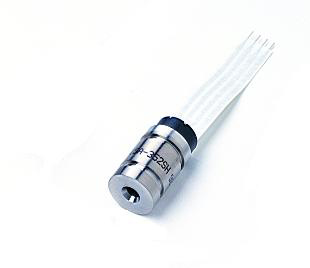

美国安费诺Amphenol/GE NOVA压力传感器NPI-15A-353AH 35MPA

产品描述:

            Nova Sensor 公司NPI  系列，将固态集成工艺与隔离膜片技术相结合，扩散硅芯片被封装在充油腔体内，并通过不锈钢膜片和外壳将其与测量介质隔离开来，向用户提供性价比良好的产品。
标准产品提供了多种压力接口，可满足焊接密封和侧密封设计要求正如Nova Sensor 公司的所有硅压力传感器一样，NPI系列应用于了Senstable压阻传感器技术及温度补偿工艺，将温度补偿电阻环路制作在混合陶瓷基片上，在0~70℃的温度补偿范围内，提供了最小的温度误差 0.75%(最大值
本系列可广泛应用于气、液压力的检测,基至在恶劣环境下,如：污水、蒸气、弱腐蚀性介质，仍俱有优良的性能。

特点
· 固态、高可靠性、高灵敏度
· 316不锈钢隔离膜片，腐蚀性介质可兼容
· 压力范围：0~35MPa绝压产品
· 提供恒流和恒压供电

 应用

· 液、气压力控制系统
· 自动过程检测和过程控制系统
· 能源管理、环保及水处理系统
· 船舶及航海系统
· 冷冻及制氧设备
· 柴油机系统
· 农机设备

性能参数：

特    性	单位	NPI-15（高压）
压力范围	KPa/Psi	0~35MPa
过    载		3X
物理特性
重    量	克	≈28 ≈47（B型）
材料及介质兼容性
“O”型圈尺寸	mm	φ12×1.5
环境条件
工作温度	℃	-40~125
补偿温度	℃	0~70
振   动	gRMS	10
冲   击	g	100
寿   命	压力循环	1×107  (5000Psi为1×106)
电 参 数	测试环境温度25℃、温度范围0~70℃
供    电			1mA(最大1.5mA)
绝缘电阻	MΩ		100
输入阻抗	Ω		4000
输出阻抗	Ω		5000
桥    阻	Ω		5000
			Min、Typ、Max
零点输出	mv		-2   ±1   2
满度输出	mv		70   100   130
静态精度	%FSO		-0.25  0.1  0.25
重复性和迟滞	%FSO		-0.05  0.01  0.05
零点温度系数	%FSO		-0.75  0.2  0.75
满度温度系数	%FSO		-0.75  -0.2  0.75
温度迟滞	%FSO		-0.2  ±0.1  0.2
短期稳定性	uV/V		±5
长期稳定性	%FSO		±0.1

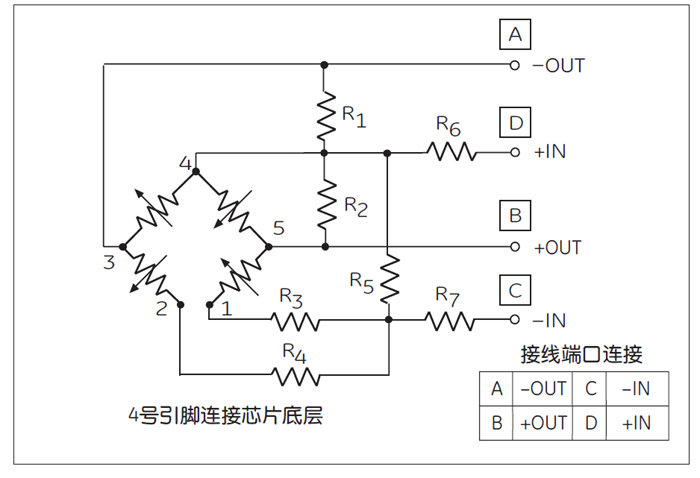

工作原理图：

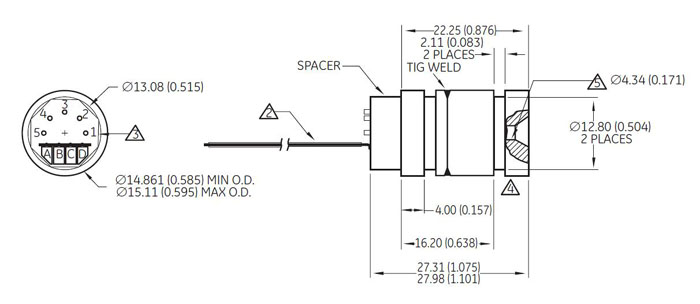

外形尺寸：

NPI-19A-021GH  17.2kp 表压  H混合基片
NPI-19A-031GH  35KP   表压  H混合基片
NPI-19A-101GH  100KP  表压  H混合基片
NPI-19A-101AH  100KP  绝压  H混合基片
NPI-19A-201GH  200KP  表压  H混合基片
NPI-19A-201AH  200KP  绝压  H混合基片
NPI-19A-701GH  700KP  表压 H混合基片
NPI-19A-701AH  700KP  绝压  H混合基片
NPI-19A-172GH  1.7MP  表压  H混合基片
NPI-19A-172AH  1.7MP  绝压  H混合基片
NPI-15A-352SH  3.5MP 密封压 H混合基片
NPI-15A-352AH  3.5MP  绝压  H混合基片
NPI-15A-702SH  7MP  密封压  H混合基片
NPI-15A-702AH  7MP    绝压  H混合基片
NPI-15A-353SH  35MP 密封压  H混合基片
NPI-15A-353AH  35MP 绝压  H混合基片
NPI-15C-C0093GH  70MP  密封压 H混合基片
NPI-19A-021GH  17.2kp  表压  H混合基片
NPI-19A-031GH  35KP  表压  H混合基片
NPI-19A-101GH  100KP 表压  H混合基片
NPI-19A-101AH  100KP 绝压  H混合基片
NPI-19A-201GH  200KP 表压  H混合基片
NPI-19A-201AH  200KP 绝压  H混合基片
NPI-19A-701GH  700KP 表压  H混合基片
NPI-19A-701AH  700KP 绝压  H混合基片
NPI-19A-172GH  1.7MP 表压  H混合基片
NPI-19A-172AH  1.7MP 绝压  H混合基片
NPI-15A-352SH  3.5MP 密封压  H混合基片
NPI-15A-352AH  3.5MP 绝压  H混合基片
NPI-15A-702SH  7MP 密封压  H混合基片
NPI-15A-702AH  7MP 绝压  H混合基片
NPI-15A-353SH  35MP 密封压  H混合基片
NPI-15A-353AH  35MP 绝压  H混合基片
NPI-15C-C0093GH  70MP  密封压 H混合基片
