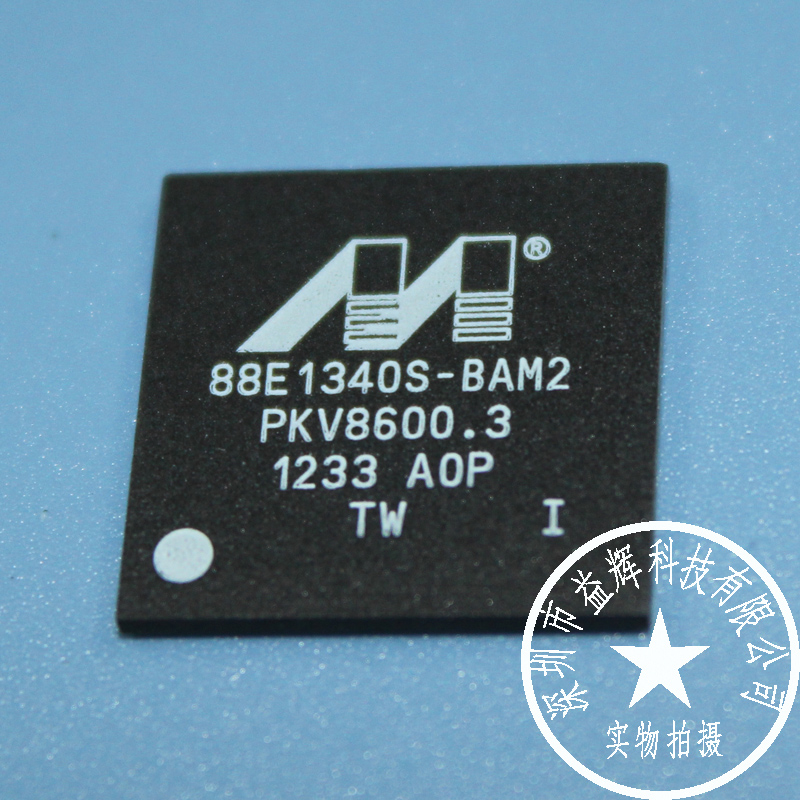

88E1340S 千兆以太网PHY(物理层)芯片.
88E1340S/88E1340
支持10/100/1000 QSGMII(Quad-Serial Gigabit Media Independent Interface)接口.
支持QSGMII 接口用于直连MAC芯片或SWITCH芯片.
QSGMII接口将4个速率为1.25Gbps的SGMII接口结合为一个速率为5 Gbps的差分信号.
QSGMII接口减少了接MAC接口的引脚数量, 降低了整体的功耗.
QSGMII MAC接口可以被当作铜轴网线(电口)或光纤(光口)使用.
88E1340S/88E1340也可支持SGMII接口在接MAC的接口上, 用于一个SGMII接口接电口的应用.
88E1322 支持两个SGMII 端口接两个电口/ 光口自动媒体的应用
88E1340S/40/22 集成了MDI接口的终端电阻器和电容器到PHY中. 该电阻器的集成通过减少外部元件的数量，简化了电路板布局和电路板的成本降低.
全新的Marvell?校准电阻器计划将达到并超过IEEE 802.3回波损耗规格的精度要求。
88E1340S/40/22完全兼容IEEE 802.3标准. 包括PMD, PMA, PCS子层. 执行PAM3, 8B/10B,4B/5B, MLT-3, NRZI , Manchester编码/解码, 数字时钟恢复, 数字自适应均衡器的接收器的数据路径, 线发射器的脉冲整形的数字滤波, 自动协商等管理功能. 88E1340S/40/22 设备支持三种速度下的Auto-MDI/MDIX ，使安装更加方便降低安装成本.支持用于诊断/测试的还回模式.在15×15毫米196针TFBGA封装.
88E1340S/88E1340 操作模式:
4 个SGMII 接电口的端口
4 个QSGMII 接电口的端口
4 个QSGMII 接SGMII的端口
4 个QSGMII 接电口/ 光口自动媒体的端口
2 个SGMII 接两个电口/ 光口自动媒体的端口
88E1322 操作模式: 2 个SGMII接两个电口/ 光口自动媒体的端口
