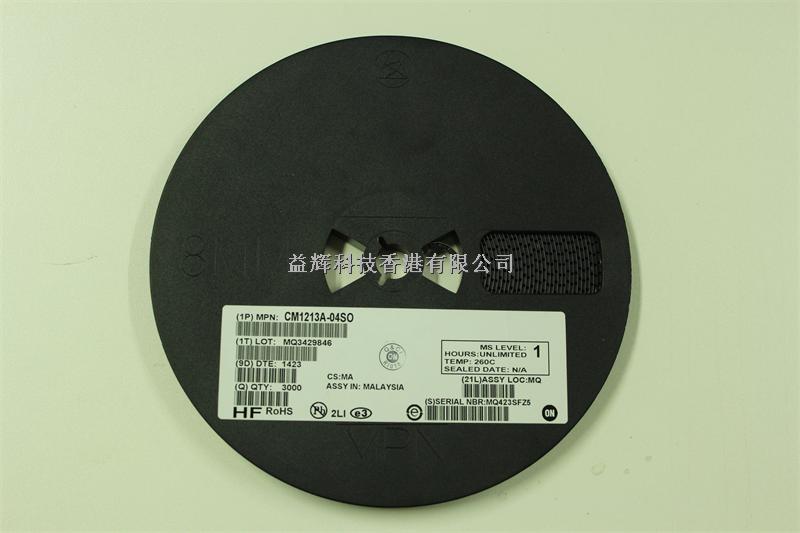

关于 ON/安森美 二极管 CM1213A-04SO的详细介绍

一、描述

该CM1213A家族二极管阵列已经 旨在提供对电子的ESD保护 部件或子系统的要求最小容性负载。 这些器件非常适用于保护系统具有 较高的数据和时钟速率或电路需要低容性负载。

二、特点

· 1 ， 2和4个信道的ESD保护

· 提供ESD保护，符合IEC61000-4-2第4级 - 8kV接触放电 - 15kV空气放电 · 0.85pF典型的低通道输入电容

· 最小的电容随温度的变化而电压

· 0.02pF的通道输入电容匹配 典型的是理想的差分信号

· 信号引脚之间互电容 相邻信号引脚 - 0.11pF典型

· 齐纳二极管保护电源轨 并消除了需要外部旁路电容

· 每个I / O引脚可以承受超过1000静电放电

· 可提供SOT和MSOP无铅封装

三、应用

· 在480Mbps的台式电脑USB2.0接口， 笔记本电脑及周边设备 · IEEE1394火线?在400Mbps的/ 800Mbps的端口 DVI端口， HDMI端口，笔记本电脑， 机顶盒，数字电视，液晶显示器 · 在台式电脑和硬盘串行ATA端口驱动器 · PCI Express · 端口通用高速数据线的ESD保护

四、参数
