TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。

   TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。

    TDA2030 集成电路的第三个特点是外围电路简单，使用方便。在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

    TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压 ±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。该电路可供低频课程设计选用。

工作原理: 用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号Vin通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为KVC①＝1＋R3 / R2≈R3 / R2≈30dB。R3 同时又使电路构成直流全闭环组态，确保电路直流工作点稳定。TAD 2030（2）为反相放大器，它的输入信号是由TDA 2030（1）输出端的U01 经R5、R7分压器衰减后取得的，并经电容C6 　后馈给反相输入端②脚，它的交流闭环增益KVC②＝R9 / R7//R5≈R9/R7≈30dB。由R9＝R5，所以TDA 2030（1）与TDA 2030（2）的两个输出信号U01 和U02 应该是幅度相等相位相反的，即：  U01≈Uin·R3 / R2       U02≈－U01·R9 / R5

                  ∵ R9＝R5            ∴  U02 ＝－U01

因此在扬声器上得到的交流电压应为：

                      êUY?＝ U01 -（ -U02）＝ 2U01 ＝ 2U02

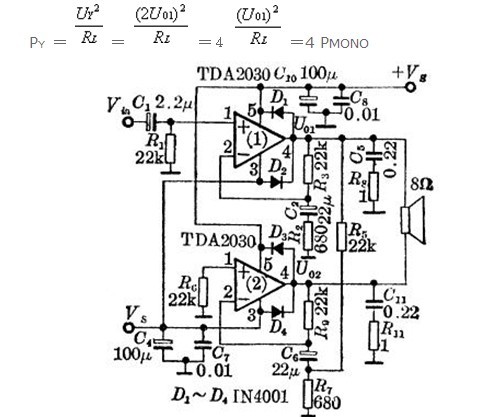

扬声器得到的功率 PY 按下式计算：

    BTL 功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±14V工作时，PO＝28W。

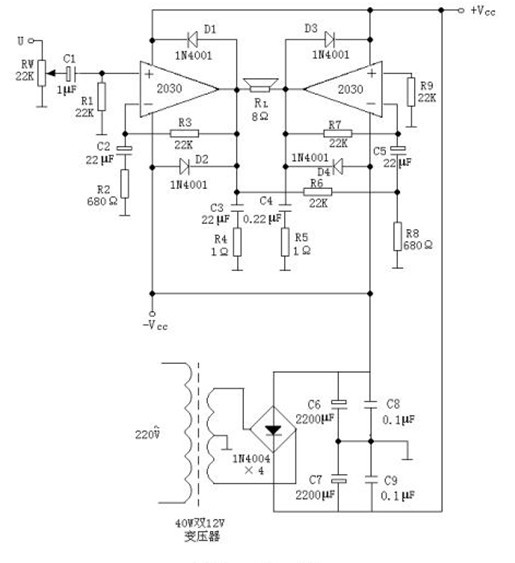

若在VS＝±16V或±18V（TDA 2030A）工作时，输出功率会增加，但调试中应密切注视两块电路输出端（④脚 ）的直流电平，它们对地的电平都近似为零，为                 图 1     BTL 功放电路

了保护扬声器不被

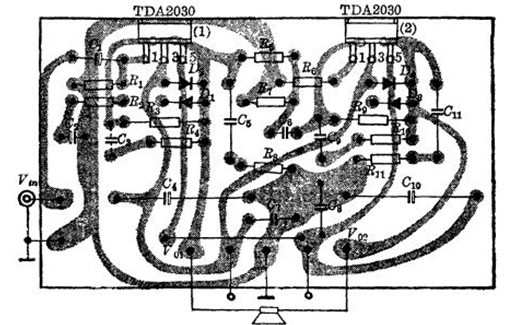

烧坏，通常要在扬声器回路中串联快速熔断丝。其电路印刷板见图2。

BTL电路元件清单（单声道）

电容：1μF×1     22μF×2    0.22μF×2    2200μF×2    0.1μF×2

电阻: 22KΩ×5    680Ω×2    1Ω1W×2

二极管:1N4001×4     1N4004×4

电位器: 22KΩ

图 2

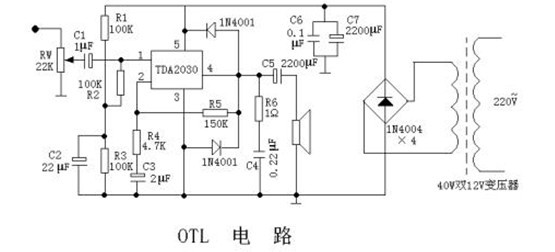

单电源供电音频功率放大器

单电源供电音频放大电路是典型应用电路， 由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。特别是集成块内部设计有完整的保护电路，能自我保护。
