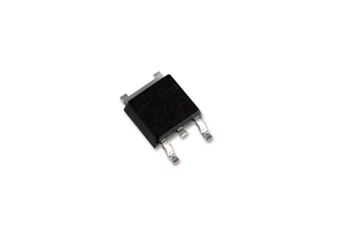

ST三端稳压IC LM317现货供应，全新现货

 LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。317系列稳压块的型号很多：例如LM317HVH、W317L 等。电子爱好者经常用317稳压块制作输出电压可变的稳压电源（其电路的基本形式如下图所示）。稳压电源的输出电压可用下式计算，Vo＝1.25（1＋ R2/R1）。仅仅从公式本身看，R1、R2的电阻值可以随意设定。

　　然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。首先LM317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0— 28.6。其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。最小稳定工作电流的值一般为 1.5mA。由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。如果用LM317稳压块制作稳压电源时（如图所示），没有注意LM317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大。
　　要解决LM317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证317稳压块在空载时能够稳定地工作。此时，只要保证Vo/（R1＋R2）≥1.5mA，就可以保证317稳压块在空载时能够稳定地工作。上式中的1.5mA为317稳压块的最小稳定工作电流。当然，只要能保证317稳压块在空载时能够稳定地工作，Vo/（R1＋R2）的值也可以设定为大于1.5mA的任意值。
　　经计算可知R1的最大取值为R1≈0.83KΩ。又因为R2/R1的最大值为28.6。所以R2的最大取值为 R2≈23.74KΩ。在使用317稳压块的输出电压计算公式计算其输出电压时，必须保证R1≥0.83KΩ，R2≤23.74KΩ两个不等式同时成立，才能保证317稳压块在空载时能够稳定地工作。当然在317稳压块的输出端并联泄流电阻R（如图所示），也可以为LM317稳压块提供最小稳定工作电流。但是，由于并联的泄流电阻不能随输出电压的变化而变化，如果要保证317稳压块在输出电压为1.25V时，其输出电流大于其最小稳定工作电流，则在LM317稳压块的输出电压为37V时，流过泄流电阻的电流就太大了，这样不仅浪费了电能，而且增加了LM317稳压块的负担，不是一种妥当的办法。
