1.  LT8511A-M详细介绍

LT8511A-M是LT8511的集成解决方案，它是一款兼容HDMI 1.3的低成本高性能单端口HDMI接收机。 RX可以接收1080p(8/10/12位深颜色，高达2.25GHz的数据比)输入。 此外，它还支持高达UXGA和1080p的模拟视频输出，具有3个高分辨率的dac。 该芯片将均衡器、HDMI核心集成在一个芯片中。 该芯片集成了一个8位单片机来控制变频器。 集成LT8511A-M提供了更健壮的解决方案，并降低了空间和成本。

2.  特性

·带均衡器的片上HDMI接收器，支持8/10/12位深颜色，高达2.25GHz的数据比。

·在芯片接收器核心上，符合HDMI1.3规范。

·支持高达165MHz的像素时钟速率。

·支持模拟视频输出高达UXGA和1080p与三个芯片DAC。

·支持2通道IIS音频输出的片上音频解码器。

·支持音频静音。

·在芯片YCC422到YCC444的转换。

·芯片上的YCC到RGB和RGB到YCC转换在ITU-R BT.601和709颜色空间。

·支持独立的同步输出和SOG/SOY。

·具有中断引脚的灵活的中断寄存器。

·Link on和Valid DE检测。

·集成单片机控制

3. 应用程序

·手机

·平板电脑

·超书

·家庭游戏机

·PC /显卡

1. General Description

LT8511A-M is an integrated solution of LT8511, it is a low cost high performance single port HDMI receiver whICh is compliant with HDMI 1.3. The RX can receive 1080p (8/10/12bit deep color, up to 2.25GHz data ratio) input. Besides it supports analog video output up to UXGA and 1080p with three high resolution DACs. The chip integrates Equalizer, HDMI core in a single chip. The chip integrates an 8bit MCU for the control of the converter.  The integrated LT8511A-M provides a more robust solution and space & cost reduction as well.

2. Features

· On-chip HDMI receiver with Equalizer, supports 8/10/12bit deep color, up to 2.25GHz data ratio.

·On chip receiver core which is compliant with HDMI1.3 specification.

· Supports pixel clock rate up to 165MHz.

·Supports analog video output up to UXGA and 1080p with three on chip DAC.

· On-chip audio decoder which support 2-channel IIS audio outputs.

·Support audio  mute.

· On chip YCC422 to YCC444 conversion.

·On chip YCC to RGB and RGB to YCC conversion in ITU-R BT.601 and 709 color space.

·Support separate sync output and SOG/SOY.

· Flexible interrupt registers with interrupt pin.

·ink on and Valid DE detection.

· Integrated MCU for control

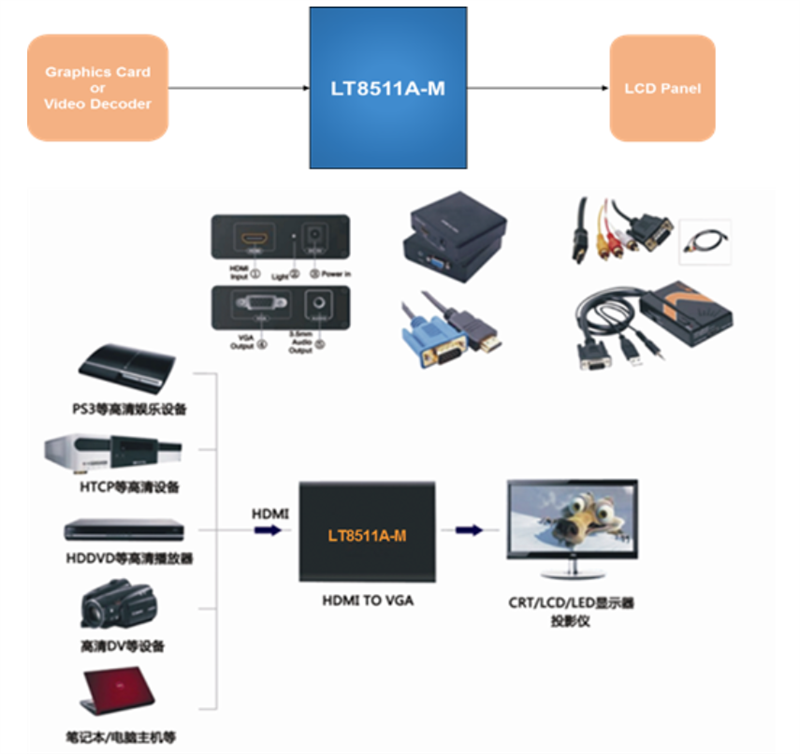

3. Applications

· Mobile Phone

·Tablets

· Super Book

·Home Game Console

· PC/Graphic Card

   我公司提供全套开发资料：规格书，电路图，DEMO,在线与原厂技术支持沟通推荐更适合客户的解决方案等等，能满足系统厂商不同的设计要求，欢迎广大客户来电咨询，可提供样品和含税13%！如需获取更多产品资料PDF,电路图或样品，技术疑问（原厂技术支持）欢迎随时与我们取得联系！
