2DSemiconductor二维纳米材料是层状的，并通过高压生长技术合成得到了层状。在高温高压下经过长时间。

2DSemiconductor二维纳米材料订单含有约200毫克，粒度从100纳米到150微米不等。如此大的变化是为了允许其作为前体用于以下目的；


2DSemiconductor二维纳米材料简单去角质
作为cvd或pvd生长的前驱体
用于二维溶液制备
作为比较或参考材料
催化材料活性（工作电极）

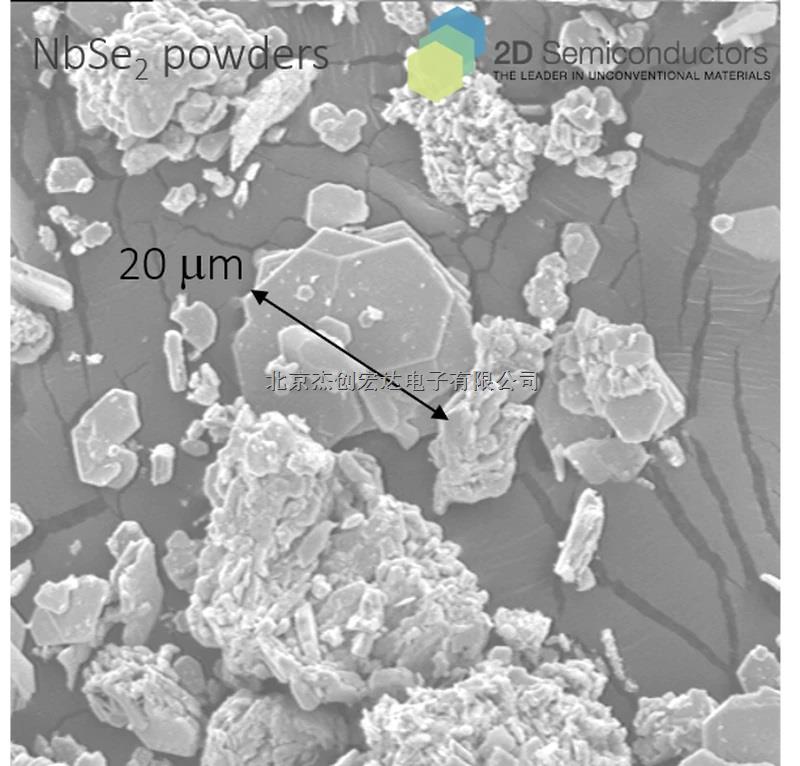

2DSemiconductor二维纳米材料的sem图像
