产品概览：

制造商零件编号：FH26W-51S-0.3SHW(99)

制造商:Hirose Connector

说明：FFC & FPC连接器 51P SMT HORIZ ZIF 1MM HGHT .3MM PITCH

Hirose FH26 系列 0.3 mm FPC/FFC 连接器

FH26 0.3 mm ZIF（零插入力）FPC/FFC 连接器采用薄型、轻型设计。 这些 FPC/FFC 连接器为薄型，高度仅为 1.00 mm，宽度窄，为 3.2 mm，印迹尺寸更小，还可节省印刷电路板空间。 单触式 ZIF 旋转执行器用于插入和稳固固定 FPC。 执行器完全闭合后，它会发出咬合咔哒声，以确认将其牢固锁定到位。 连接器侧面的金属固定件可用作 FPC/FFC 插入导槽，进行精确校准。 这些金属固定件不会伸出连接器主体外部，因此，可节省印刷电路板空间。这些 FPC/FFC 连接器的底部为实心，且触点不暴露，这样可使连接器安装在印刷电路板上的导电踪迹上。这些 FH26 ZIF FPC/FFC 连接器的引线为双面，具有 0.6mm 节距，可简化安装。 这些 FH26 0.3 mm ZIF FPC/FFC 连接器可接受标准 0.2 mm 厚 FPC。

FH26W 型号可满足符合 IEC61249-2-21 的无卤要求

特点和优势

? 薄型，高度为 1.0 mm

? 减少印迹，节省印刷电路板空间

? 旋转单触式执行器，易于 FPC/FFC 插入和固定

? 接触咬合，可确认执行器的完全闭合

? 金属固定件，用于 FPC/FFC 校准

? 双面引线，方便印刷电路板安装

? 封装设计，可安装在印刷电路板导电轨迹上。

? 提供无卤型号

产品应用信息

? 微型便携式设备

? 个人移动设备

? 笔记本电脑

? 手机

? PDA

? 便携式音频播放器

? DVD-R

0.3mm Hirose FPC 连接器

产品参数：

产品种类: FFC & FPC连接器

制造商: Hirose ElectrIC

RoHS: 符合RoHS 详细信息

产品: Board Mount

位置数量: 45 Position

节距: 0.3 mm

端接类型: SMD

安装角: Horizontal

联系位置: Bottom Contact

触点电镀: Gold

电流额定值: 200 mA

系列: FH26

最小工作温度: - 55 C

最大工作温度: + 85 C

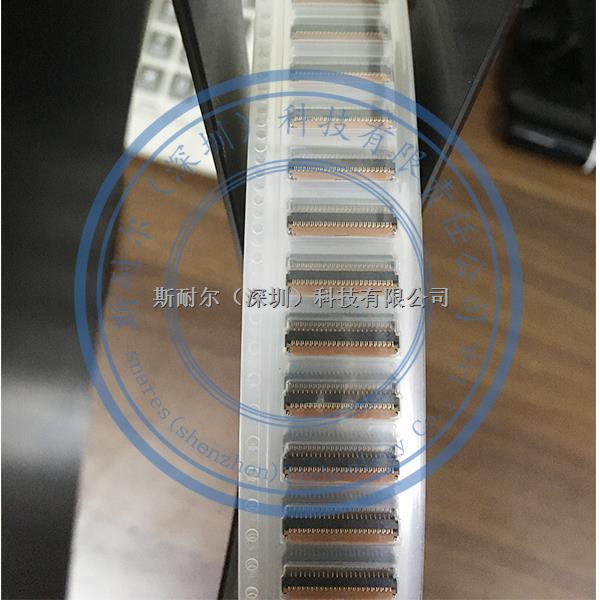

封装: Reel

驱动类型: ZIF

商标: Hirose Connector

触点材料: Phosphor Bronze

可燃性等级: UL 94 HB

外壳材料: Polyamide (PA)

绝缘电阻: 50 MOhms

工厂包装数量: 500

电压额定值: 30 V

产品应用：

工业设备.计算机，汽车。

配套产品：

FH35C-24S-0.5SH FH26W-45P-0.3SHW   FH26W-45S-0.3SHW
