SMS16磁敏转速传感器
SMS12
使用说明书
一、 概述：
SMS16磁敏转速传感器由磁敏电阻作感应元件，是一种新型的转速传感器。它的感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

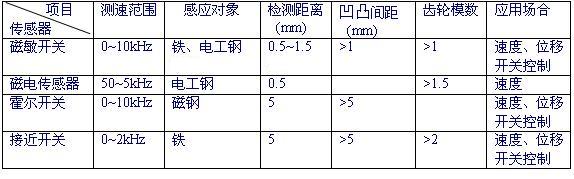

磁敏转速传感器与其它传感器的性能比较：
由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白。(磁电传感器测速范围50~5000Hz，检测距离只有0.5mm；接近开关无法检测小模齿)；在中高速非接触检测中，可直接替代霍尔开关。
一、 技术参数：
1、 发讯频率：0~10kHz
2、 供电电源：12~25V(DC)
3、 负载电阻：≥1.0kΩ
4、 检测距离：0.5~2.0mm （A3钢、电工钢）
5、 齿轮模数：m≥1
齿轮材料：A3钢、电工钢
6、 输出信号：
波形：矩形波
幅值：近电源电压
7、 环境条件：
温度：-40℃～
120℃
相对湿度：≤85%
8、 安装螺纹：M16×1
二、 外形图：
一、 输出插座接线：
转速传感器 电涡流转速传感器、无源磁电转速传感器、有源磁电转速传感器
类别 型号 特点
磁电转速传感器 SM-10/12/14/16,T-03,SZMB-5/9 非接触式测量，正弦波输出，中高速测量，感应距离1mm左右
SZMB-01 膨胀机专用
磁敏转速传感器 SMS-12/16 非接触式测量，矩形波输出，全速速测量，感应距离1mm左右
霍尔转速传感器 HaL-8/12/16 非接触式测量，矩形波输出，感应距离3~5mm左右
接近开关 E2F系列 非接触式测量，矩形波输出，感应距离1~10mm，OMRON
光电转速传感器 SZGB-4 弹性联接，接触式测量，方波输出
光电传感器 WO-DNPW2 非接触式测量，矩形波输出，感应距离10~400mm左右
光电转速传感器 WO系列 非接触式测量，矩形波输出，规格齐全，中国台湾制造
光电开关 E3Z系列 非接触式测量，矩形波输出，规格齐全，OMRON
光电开关 E3T系列 非接触式测量，矩形波输出，规格齐全，OMRON
光纤转速传感器 E3X-NA 非接触式测量，矩形波输出，高速测量，OMRON
光电转速传感器 SZGB-20 弹性联接，接触式测量，方波输出
光电编码器 CHA-1 弹性联接，接触式测量， 增粮型，方波输出
光电编码器 E6C2-C 弹性联接，接触式测量，增粮型，方波输出
光电编码器 E6B2-C 弹性联接，接触式测量，增粮型，方波输出
