| 型号 | XL6009E1 | 厂家 | XLSEMI |
| 批号 | 16+ | 封装 | TO-263 |
XL6009描述:
XL6009调节器是一个宽输入范围，电流模式下，DC / DC转换器，它是能够产生的正或负输出电压。
它可以被配置为升压，反激式，SEPIC或负输出转换器。
建在N沟道的XL6009功率MOSFET和固定频率振荡器，电流模式架构在稳定工作在很宽的范围内供给的电压和输出电压。 XL6009调节器的特殊设计便携式电子设备的应用程序。
内置N沟道的功率MOSFET和固定频率振荡器，内置过充，过流，过温，高可靠性功能模块，内置MOS，系统集成度高，高效率，低成本。
XL6009特性:
宽5V至32V输入电压范围
正或负输出电压
与单个反馈引脚编程
电流模式控制提供卓越的瞬态响应
1.25V基准可调版本
最大4A开关电流
SW引脚内置过电压保护
出色的线路和负载调节
EN引脚TTL关断能力
内部优化功率MOSFET
效率高达94 ％
内置频率补偿
内置软启动功能
内置热关断功能
内置电流限制功能
可用在TO263-5L封装

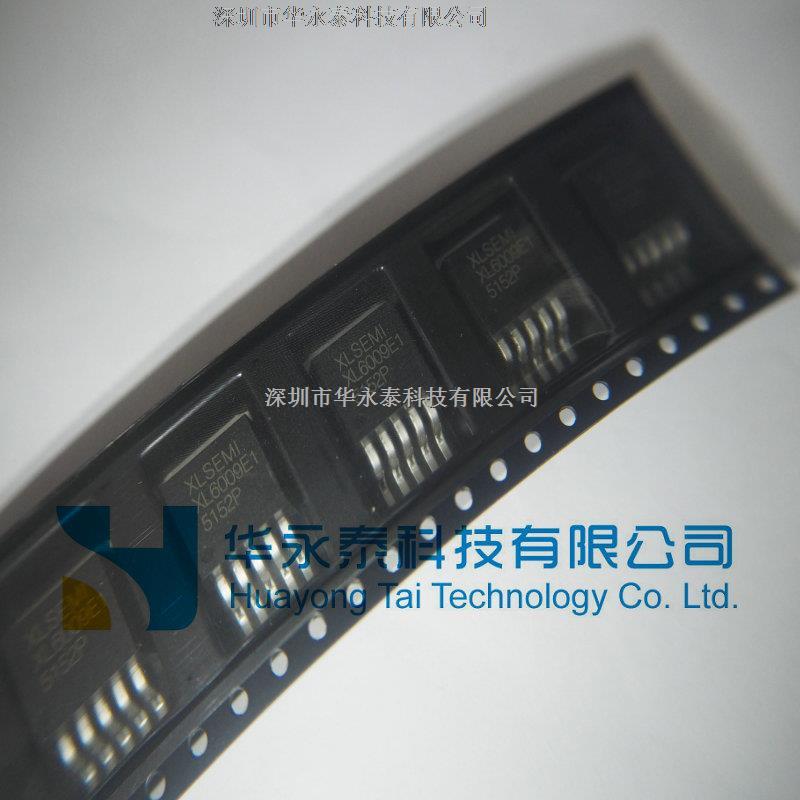

XL6009采用单列5脚TO263封装
输入电压为5~32V
工作电流为4A
频率为320~480KHz
工作温度为-40~125℃
XL6009封装:
XL6009引脚配图:
XL6009引脚说明:
XL6009应用程序:
EPC/笔记本车载适配器
汽车和工业加速
降压-升压/负输出转换器
便携式电子设备

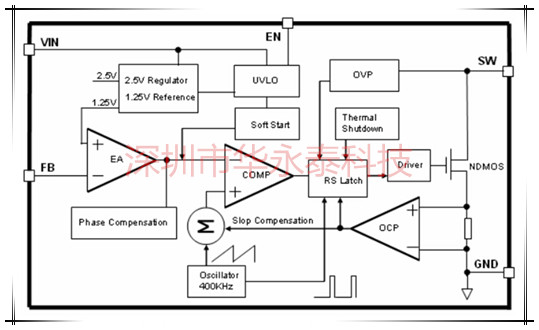

XL6009功能图:
XL6009应用电路:
