1 产品描述

TD119E UHF ASK接收机应用于短距离接收前端，用来提高接收机的整体性能，尤其是在灵敏度方面。该接收芯片具有高灵敏度（-110dBm）、低功耗性能，同时具备很高的动态范围（大于60dB）。芯片集成了完整的射频前端以及ASK模拟解调部分，具有很高的集成度。其中射频前端由低噪声放大器、混频器、镜像抑制滤波器、可变增益放大器以及频率合成器组成；ASK模拟解调由低通滤波器、自动增益控制电路、信号幅度指示电路、限幅放大器以及静噪电路组成。

TD119E可工作在+2.7V～+5V电源电压下，315MHz消耗电流仅4.5mA，433MHz消耗电流6mA，在关断模式下消耗电流小于1uA。当前采用SOP8L封装，工作温度范围－40℃～+85℃。

2  原理框图

图1 系统原理框图

3 主要参数指标

射频指标

（除非另有规定，V_CC = 3.3V，T_A = 25℃）

表1  参数指标

电源电压与功耗

        （1）工作电压：3.3V±10%

（2）工作电流：≤6mA

绝对最大额定值

（1）电源电压： 0～3.6V

（2）引线耐焊接温度：250℃

环境适应性

（1）工作温度：－45～85℃

（2）存贮温度：－65～150℃

4、控制接口

SHDN为芯片的节能控制引脚，当SHDN为高电平时芯片进入节能模式，SHDN为低电平时，芯片正常工作。

5、封装与引脚排列

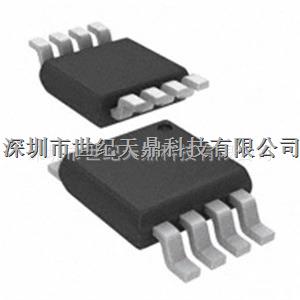

TD119E采用SOP8L(90×90)塑料封装，封装和引脚定义如下。

图2  SOP8L(90×90)封装方案管脚定义

表3  芯片PIN脚定义

6．外围应用图

电路外围应用图如图3所示，其中括号外为433MHz的外围电路，括号内为315MHz的外围电路。

图3  电路外围应用图

电路应用所需外围器件：晶体振荡器

7 注意事项

（1）该产品属CMOS器件，在储存、运输、使用过程中要注意防静电。

（2）器件使用时接地要良好。
