Amphenol NOVA泌尿研究仪器压力传感器芯体硅片P330/450?1050 mmHgA(60-140kpa)

P330系列1F（330 mm）绝对压力传感器模具

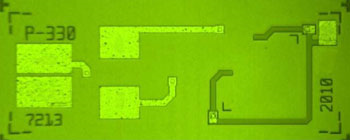

主P330图像02

Amphenol Advanced Sensors的P330压阻式压力模具提供与较大芯片相同的出众的稳定性和灵敏度，但对于小尺寸至关重要的侵入性应用，其占用面积极小。 它具有出色的测量精度，非常适合要求苛刻的应用，如限制尺寸剖面，如医疗导管和IC封装。 NovaSensor的专有SenStable?工艺提供了卓越的长期稳定性和重复性。

特征
  极小的尺寸：330 x 180μm横截面
  稳定的精确压力测量
  低功耗使用高阻抗
  绝对压力传感
  标准压力范围为450?1050 mmHgA(60-140kpa)
  4500 mmHgA爆破压力
  金线接合垫

应用程序

     心血管
     呼吸
     颅内
     泌尿科/直肠
     消融
     体腔

     研究

pecifications

P330 Specifications

Parameter (Note 1,2)	Unit	Value	Comment
Pressure Range	mmHg	450 to 1050	Absolute pressure
Proof Pressure3	mmHg	2700
Burst Pressure4	mmHg	4500
Excitation	Volts	1 to 6	DC Voltage
Bridge Resistance5	kohm	3.2±1.0
Symmetry6	%	±5
Offset Voltage7	mV/V	4.5	Typical @ 750 mmHg
Sensitivity7	μV/V/mmHg	10	Typical
Pressure Non Linearity7	%	±1	Typical TBNL, 300 mmHg Range
TC Offset7	μV/V/°C	±40	Maximum
TC Sensitivity7	%/°C	-0.2	Typical
TC Resistance7	%/°C	0.05	Typical
Operating Temperature8	°C	15 to 45	59 to 113°F
Storage Temperature	°C	-25 to 70	-13 to 158°F
Media Compatibility 9, 10	Clean, dry and non-corrosive gases

注意

1.在22°C（72°F）测量的值，除非用3000欧姆电阻器完成桥接。
2.压力传感器的性能可能受到模具安装的影响。包装应力应最小化以达到规定的性能。
3.防爆压力：传感器可能作为不常见事件和短时间持续的最大压力，不会造成永久性4.损坏或性能下降。如果超过耐压，模具性能不再保证。
5.爆破压力：传感器可能发生永久性损坏的压力。规格是在施加到模具的隔膜侧的油6.介质中的准静态压力。
7.参数在室温，大气压和3V下在晶片级100％处测量。
8.对称性计算为2 *（r1-r2）/（r1 + r2），其中r1和r2是分别测量的两个压敏电阻。
9.标记为“典型”的参数通过测试来自每个晶片的样品来验证。传感器电阻的TCR。10.桥电路的TCR将受到完成桥的电阻值的影响。
11.模具能够超出这个范围，具有额外的验证。
12.具有保护层的管芯已经成功地用于各种医疗和生物应用中。
13.如果传感器暴露于辐射，建议屏蔽裸片免受辐射并实现自动调零。
