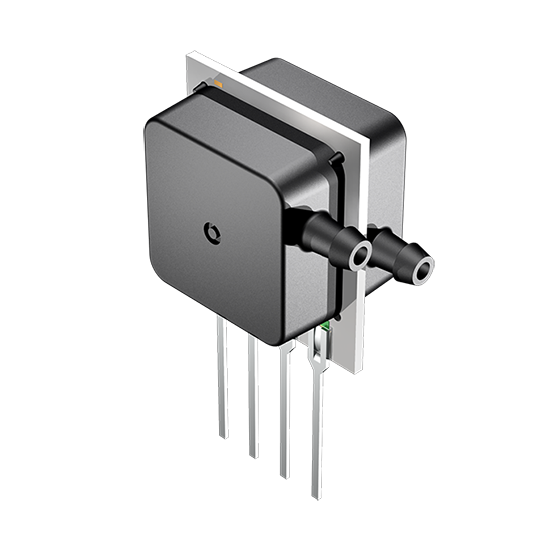

ALL Sensors ADUX系列微型基础型压力传感器1INCH-G-BASIC 30INCH-G-BASIC

压力范围：0～1″H2O至0～30″ H2O；

ALL Sensors是领先的压阻型MEMS压力传感器制造商，专注低压传感器的研发与生产，其产品最低压测量量程低至1/4inch H2O。ALL Sensors传感器具有高精度、高可靠性、高重复性的特点，广泛应用于医疗器械、工业控制、暖通空调及气压测量领域。所有传感器按输出形式划分为：带输出补偿型、不带输出补偿型。输出放大型、数字输出型。可分为差压、绝压和表压测量。ALL Sensors传感器可适用于PCB板表面贴装的封装形式。

MLV BLV及BLVR系列低电压压力传感器，在较低的工作电压下输出较高的输出信号。这些传感器采用ALL Sensors公司最新专有技术制造，压力测量灵敏度较高。公司开发的共线梁设技术（简称CoBeam2TM）,降低 传感器的位置灵敏性和封装应力，使得我们的低压传感器在工作电压低于同类传统产品时，仍能提供与那些 高工作电压传感器相当输出信号幅值。通过减少传感器的封装应力，有效降低了其位置敏感性和工作电压。 在可移动式手持设备市场，MLV,BLV/及BLVR系列压力传感器对于那些需要高精度、高可靠性、高重复性产品 用户来说是理想的选择。

技术特点

压力范围 0 ～ 1 ″H?O 至 0 ～ 30 ″H?O；
输出线性 0.5 %；
偏移补偿

应用范围

疗器械；
环境控制；
暖通空调（HVAC）。

DUX系列微型基础型压力传感器的产品介绍:

　该微型基础型压力传感器采用专有技术，在保证高性能的同时减小产品尺寸，该技术已获专利备案。和常规补偿方式相比，该传感器的输出温漂、初始热稳定性、长期稳定性、位置灵敏度等技术指标均显著改善。

该型传感器采用硅技术、微机电技术和特殊设计的压力集中增强结构，在所测压力范围内，输出非常好的线性信号。通过对温度系数的校正，该型传感器在一个较宽的温度范围内均能获得精确稳定的输出。

该系列传感器可用于非腐蚀性、非离子型流体介质的压力测量，例如空气、干燥的气体和其他类似环境。

该系列传感器采用不高于6V的供电电压，输出信号电压与供电电压成比例关系。

ADUX系列微型基础型压力传感器的产品参数:

备注

注释1：所有参数都是针对名义上的满量程压力，在室温环境下以4.5伏电压激励下测量下得出，特殊情况例外。压力测量的是作用于顶部端口配置的负压（单一端口的端口）。

注释2：漂移是相对于25°C.

注释3：漂移在作用于该设备的激励后一个小时内。

注释4：半个满量程额定压力的测量使用直线拟合。

注释5：在满量程压力下，电压增加至偏移电压。

压力响应：对于所有施加的压力而言，施加压力达到90%的响应时间通常少于100微秒。

ADUX系列微型基础型压力传感器的封装类型(点击以下图片以参考详图):

BGNS	B1NS	B1NR	B1NQ
B2NS	B2NR	B2NQ	BGNR
BGNQ	BTNS	BTNR	BLNQ
B1BS	B2BS	B2BR	BGBS
BGBR	BGBQ	BTBS	BTBR
BLBS	BLBR	BLBQ	B1BR
