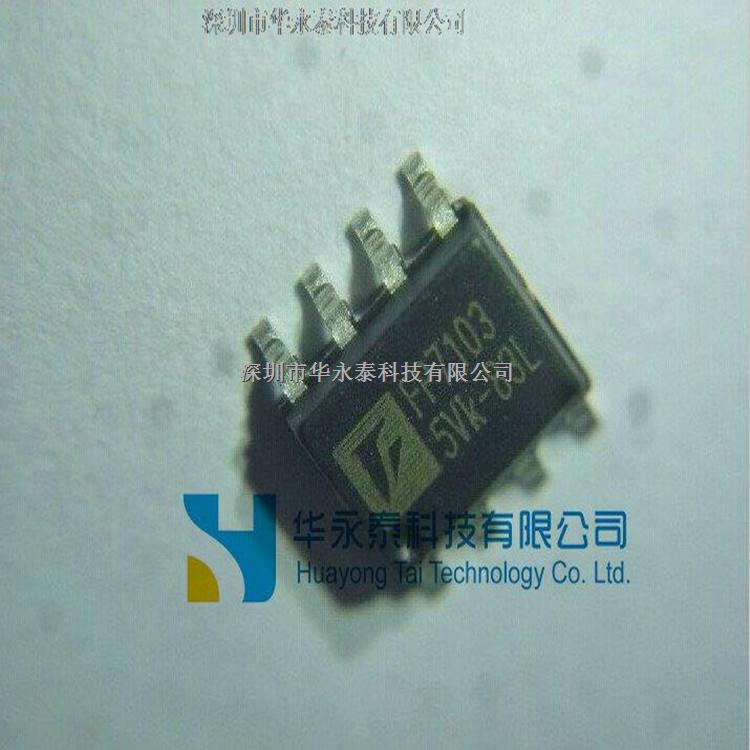

| 型号 | FP7103 | 厂家 | FEELING |
| 批号 | 16+ | 封装 | SOP-8 |
描述
FP7103是PWM控制buck变换器设计提供一个简单、高效的解决方案驱动高功率发光二极管。 0.25 v参考电压反馈控制来减少功耗,所需外部电阻器设置当前驾驶各种类型的LED。 FP7103包括一个高电流P-MOSFET实现高效和优秀的瞬态特性。
PWM控制电路能够改变占空比线性从0到100%。
其他功能包括用户访问销为启用,热停堆,逐周期电流限制和过电流保护。
特性
内置P-MOSFET 3装载能力
精密反馈参考电压:0.25 v(2%)
低电流消耗:4
内部固定振荡频率:320千赫(Typ)。
内部软启动功能(SS)
过电流保护
封装:SOP-8L SOP-8L(EP
典型应用电路
封装
电压
一个内置的2.5 v参考监管机构供应FP7103内部电路。
此外,这2.5 v电压除以参考下降一个内部电阻分压器来提供一个0.25 v精密基准电压误差放大器非反相终端。
FP7103是一个恒定电流调节器。
led输出电压之间的连接和FB销所示的典型应用电路部分。
FB销0.25 v在监管。
因此,led电流如果由被斯图加特,电阻器R2 FB和地面之间的连接由以下
方程:2 FBFRVI
如果不应超过3 FP7103的现有能力,因此R2最低必须大约0.083Ω
输出电压主要是由发光二极管的数量(n)输出电压和FB销之间的连接。
固定的PWM频率是由一个内部振荡器。
它的典型值是320千赫。
热保护触发结温度高于150℃时,可能发生的异常沉重的电流负载。
当这一切发生的时候,FP7103转输出，一旦接点温度冷却到低于130℃,FP7103重新开始,把电源开关。
