AX5104高效升压直流-直流转换器。大的输出电流是可能的，有一个内置的内部晶体管，并使用外部线圈和二极管。该转换器可以在切换800kHz允许简单的滤波和低噪声的频率运行，外部元件的尺寸可以减少。输出电压可编程电源标准电压内部时，使用外接元件，输出电压（FB）可以任意设定。

AX5104外部软启动功能，防止启动时的浪涌电流和过冲，软启动时间可由外部电容设置。使能功能，电流限制，过电压保护（OVP）和热关断功能是建立在里面。

-输入电压：4V至23V

-输出电压：4.5V至25V

-占空比：0%至83%的脉宽调制控制

-最大开关电流1.8A

-振荡频率：800千赫（典型值）

-电流限制和热关断功能

-外部软启动功能

-过电压保护（OVP）

-内置内置晶体管

-揭露垫SOP 8升（EP）无铅封装。

ax5104由直流变换器，采用脉冲宽度调制（PWM）系统。在ax5104转换器，脉冲宽度的变化范围从0%到83%，根据负载电流。通过开关产生的纹波电压可以很容易地被删除，通过过滤器，因为开关频率保持恒定。因此，这些转换器提供了一个低纹波电源在广泛的范围内的输入电压和负载电流。

软起动时间是由外部电容（C1）。有4ua软启动电流对C1充电，真正的软启动时间取决于SS电压从0.4至1V。

由内部电路设置的限流阈值

过电压保护（OVP） 过压保护功能是防止输出电压超调系统异常工作（R1浮动，LED烧坏LED应用。）的输出电压由输出电阻，请参阅下列方程：

如果VSENSE > 1V和SS电压超过1V，OVP是发生，司机关闭直到VSENSE＜1V。然而，过压保护功能可以保持输出电压VOVP电压。如果不使用过压保护功能，请连接感引脚接地。

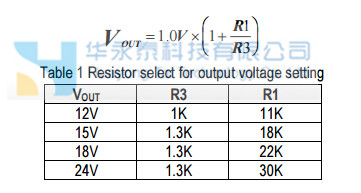

应用电路项目显示ax5104输出可调版本的基本应用电路。外部电阻根据下列公式设置输出电压：

对于大多数设计，低电感值是物理上较小，但需要更快的开关，这会导致一些效率损失。电感值可以来自以下方程：

电感纹波电流在哪里。大值电感器的低纹波电流和小值电感器的结果在高纹波电流。选择电感纹波电流约15%的最大输入电流1.8A，ΔIL = 0.28a

表2电感选择设定输出电压（VCC = 5V）

电感的直流额定电流至少应等于电流最大负载加上一半的纹波电流防止磁芯饱和（1.8A 0.14a）。

输入电容器降低从输入和开关噪声引起的浪涌电流。在开关频率的输入电容阻抗应小于输入源阻抗，以防止高频开关电流传递给输入。低ESR电容大小的最大输入电流有效值必须使用

电容器的额定电压应大于输入电压的至少1.5倍，并且经常需要更高的电压等级来满足。

输出电容器需要保持输出电压纹波小，以确保调节回路的稳定性。输出电容必须有低阻抗的开关频率。低ESR电容大小的最大均方根电流必须使用。低ESR的要求低输出纹波电压所需的。

电容器的额定电压应大于输入电压的至少1.5倍，并且经常需要更高的电压等级来满足

如果你需要低TC和TJ或大PD（功耗），揭露垫在SOP - 8L封装内部连接模垫，PCB布局应允许最大铜矿区的暴露垫。

1.该电源线包括源跟踪、肖特基、C6微量应保持简短，直接和广泛的允许大电流

2.连接到VCC引脚和C7信号地尽可能得到电力滤波效果好

3.连接电源地（PIN8）对C6的地面尽可能

4.电感下不跟踪信号线
