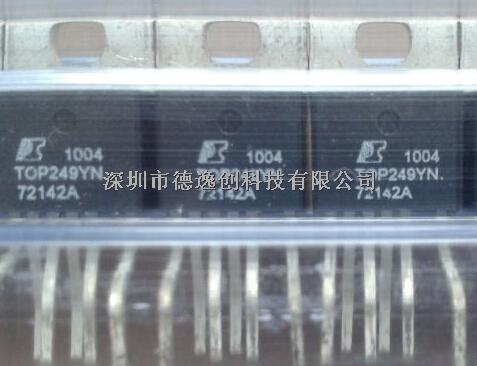

| TOP249YN效率高、250 W、250
- 380 v直流输入电源电路如下图提供250
W(48 V @5.2)以84%的效率使用TOP249 250 VDC380伏直流输入。直流输入显示,通常在这个权力水平p.f.c.提升阶段进展成为这个供应,提供直流输入(C1包括提供本地分离)。回扫拓扑仍可用功率由于高产量电压,保持二次峰值电流足够低输出二极管和电容大小相当。在这个例子中,TOP249的上限能力和当前限制设置为内部最大通过连接源的X销。然而,线传感实现通过连接2 M?电阻器从L销直流铁路。如果直流输入铁路高于450 VDC,TOPSwitch-GX将停止开关,直到电压返回正常,防止设备损坏。由于高初级电流,低漏电感变压器是至关重要的。因此,一个绕组一个铜箔二次使用。即使有这种技术,漏电感能量超出了范围的能力。因此,R2,R3和C6在平行于VR1。这些都是大小,这样在正常操作,很少被VR1消散,泄漏能量而不是被R2和R3消散。 |
