SX1278简介

　　SX1278是半双工传输的低中频收发器，接收的射频信号首先经过低噪声放大器（LNA），LNA输入为单端形式。然后信号转为差分信号以改善二级谐波，之后变到中频（IF）输出同相正交信号（I&Q），接着有ADC进行数据转换，所有后续信号处理解调均在数字领域进行，数字状态机还控制着自动频率校正（AFC）、接收信号强度指示（RSSI）、以及自动增益控制（AGC）

　　频率合成器为接收机和发射机生成本地振荡器频率，一种覆盖超高频低频段，另一种覆盖高频段（高于860MHz）。SX1278配备三个不同的射频功率放大器，分别与RFO_LF、RFO_HF引脚连接，第三个功率放大器与PA_BOOST引脚向连。低频段169M和433M高频段868M-915M。

　　SX1278包含两个定时基准、一个RC振荡器以及一个32M晶振。射频前端和数字状态机所有重要参数均可通过一个SPI接口进行配置，通过SPI可以访问1278的配置寄存器。

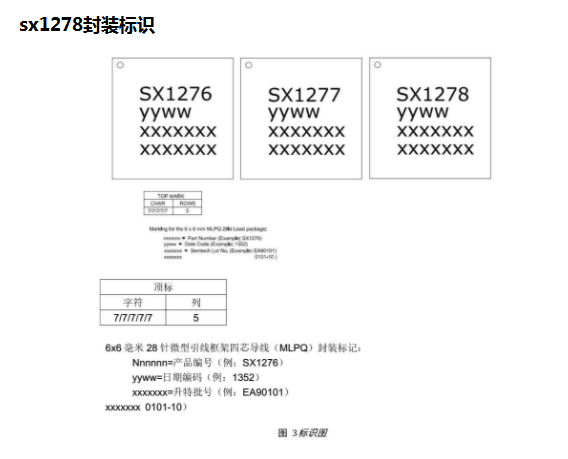

　　SX1278特性

　　供电电压3.3V，晶振32MHz，低频段169M和433M高频段868M-915M，带宽125K，扩频因子12，纠错率（error correction code）4/6，负载长度64个字节 ，序列长度12个符号（可编程寄存器 序列长度为8）。

　　SPI通信时钟10MHz，引脚变化时间ns级。扩频因子越大，传播时间越长。带宽低于62.5K时用TCXO做参考时钟源。在睡眠模式下通过配置寄存器RegOpMode 将FSK调制解调器切换成LoRa调制解调器。

　　sx1278方框图

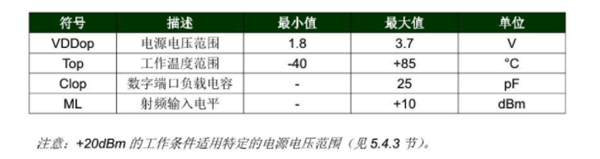

sx1278工作条件
