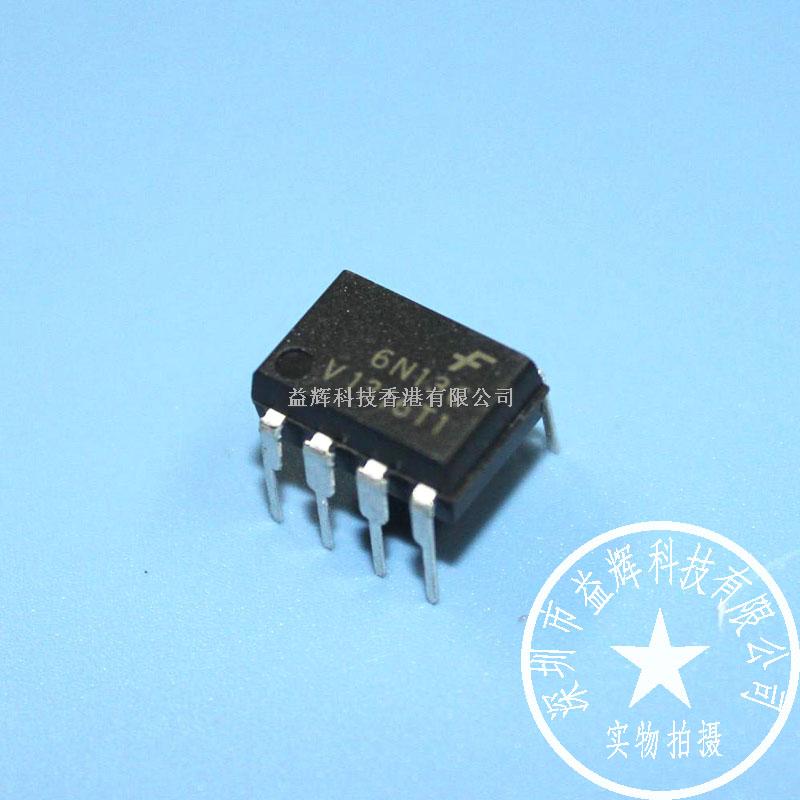

6N136 的详细介绍如下：

一、说明

这些高速光电耦合器设计用于需要模拟或数 字接口的应用在输入和输出之间的高电压隔离。 其应用包括需要高线路接收器共模瞬态抗扰度， 并要求输入到输出的电隔离模拟或逻辑电路。 该6N135 ， 6N136 ，和HCPL4502每个光耦合器 包括一个发光二极管和一个集成的光子探测器由 一个光电二极管和一个集电极开路输出晶体管。 单独的连接所规定的光电二极管偏压和晶体管集电极输出。 这个特性，从而降低了晶体管基极 - 集电极电容，结果在 速度高达一百倍，一个常规的光电晶体管的光电耦合器。 该6N135是专为TTL / CMOS ， TTL / LSTTL和宽带模拟应用。 该6N136和HCPL4502是专为高速TTL / TTL应用。 该HCPL4502没有基连接。

二、特点

· 兼容TTL输入 · 高速开关 --- 1 Mbit / s的典型值 · 带宽---- 2 MHz的典型值 · 高共模瞬变免疫力--- 1000 V /μs的典型值 · 高压电器绝缘----3000伏敏 · 集电极开路输出 · UL认证----文件编号65085

三、参数
