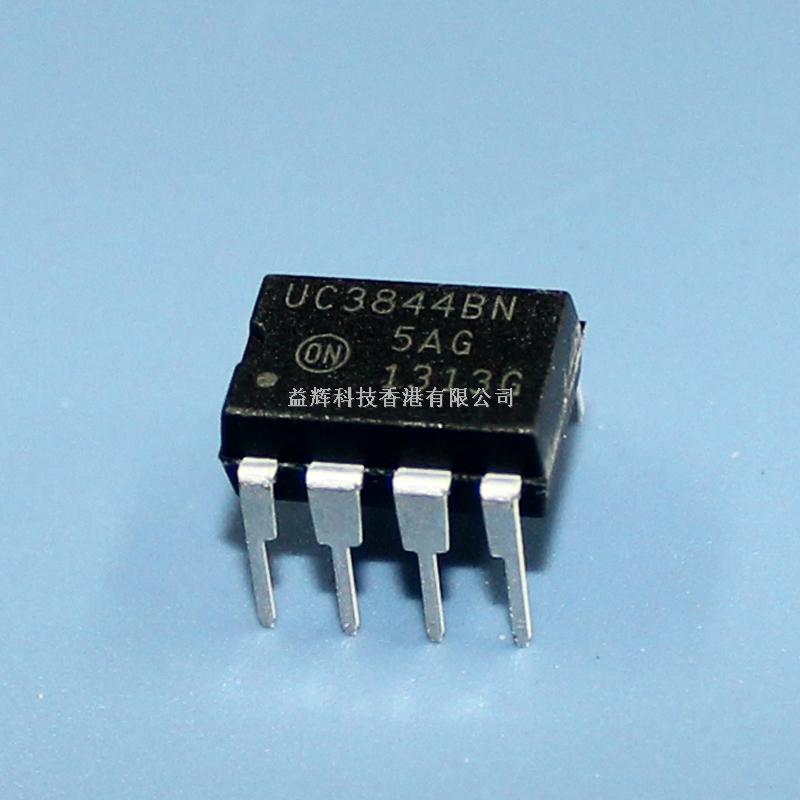

UC3844BN 详细介绍如下：

一、描述

UC3844B ， UC3845B系列高性 能固定频率电流模式控制器。 它们是特别设计离线和DC-DC 转换器应用提供设计人员一个 具有成本效益的解决方案，以最少的外部元件。

这些集成电路配有一个振荡器， 温度补偿参考，高增益误差放大器， 电流检测比较器，和一大电流图腾 柱输出非常适用于驱动功率MOSFET。 此外，还包括保护功能，包括输入 和参考欠压锁定各有滞后，逐周期电流限制， 一个锁存器，用于单脉冲计量，和一触发器 这空白的输出关闭所有其他振荡周期， 使输出deadtimes要被编程为50 ％至70％ 。 这些器件均采用8脚双列直插式和表面贴 （SOIC - 8 ）塑料封装，以及14引脚塑 料表面贴（SOIC - 14 ） 。采用SOIC -14封装 具有独立的电源和接地引脚为图腾柱输出级。

二、特点

· 无铅包可用 · 修剪振荡器的精确的频率控制 · 振荡器频率保证在250千赫 · 电流模式工作，以500 kHz的开关频率， · 输出死区时间可调节为50 ％至70％ · 自动馈补偿 · PWM锁存的逐周期电流限制 · 内部调整参考与欠压锁定 · 大电流图腾柱输出 · 滞后欠压闭锁

· 低启动和工作电流

三、参数
