代理供应NXP可控硅MAC97A6,价格好
型号:MAC97A6G
厂家:NXP
封装:TO-92

深圳市亨力拓电子有限公司货源电话：0755-83293082 阮先生

MAC97A6G用途：主要用于变频电路及调光、调速电路等。
封装形式：TO-92(T2GT1)
极限值：(Ta=25℃)
参数名称 符号 定值 单位
断态重复峰值电压 VDRM 400 V
VRRM 400 V
通态平均电流 IT(AV) 1 A
通态（不重复）浪涌电流 ITSM 10 A
控制极平均功率耗散 PG(AV) 0.1 W
最高结温 Tj 110 ℃
贮存温度 Tstg -40~110 ℃
电特性：(Ta=25℃)
参数名称 符号 测试条件 最小值 最大值 单位
断态重复峰值电流 IDRM VDRM=400V,G断开 - 1 mA
IRRM VRRM=400V,G断开 - 1 mA
通态峰值电压 VTM IT=1A - 1.5 V
维持电流 IH VD=12V,IGT=0.1A - 50 mA
控制极触发电流 Ⅰ IGT VD=12V
RL=100Ω - 5 mA
Ⅱ - 5 mA
Ⅲ - 5 mA
Ⅳ - 10 mA
控制极触发电压 Ⅰ VGT VD=12V
RL=100Ω - 2 V
Ⅱ - 2 V
Ⅲ - 2 V
Ⅳ - 2.5 V
MAC97A6G断态重复峰值电压VDRM(Max)(V):400
反向重复峰值电压VRRM(Max)(V):400
额定正向平均电流IF(Max)(A):6
门极触发电流IGT(Max)(mA):7
门极触发电压VGT(Max)(V):2.500
封装/温度(℃):3TO92/-40~110

IC功能与注意事项：

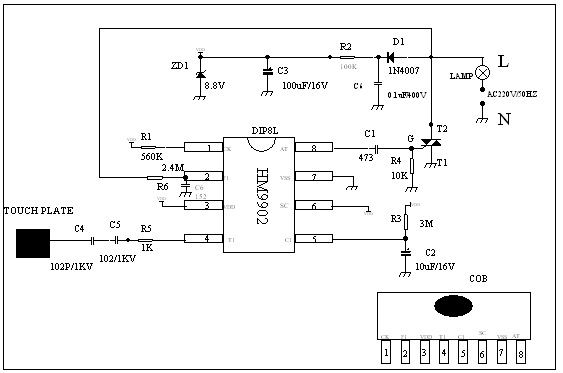

1.         上图是AC220V/50HZ单线接线图（适合遥控开关、触摸开关厂家），如果需要双线接线另有详细图纸；

2.         其中IC第6脚（SC）要与IC第3脚（VDD）相连接；

3.         双向可控硅可以使用MAC97A6（1A）、BT134（4A）、BT136、BT137（8A）。在使用MAC97A6时，负载最好不要超出60W，超出的话建议使用BT134、BT136、BT137等；

4.         其中C6电容要用0.1uF/400V；（耐高压电容，注意不用手摸！）；

5.         IC第5脚的电阻与电容是触摸灵敏度调节端，其大小可以适当改变（电容改小的话灵敏度增强）；

6.         R1电阻560K可以适当改变大小，改变电阻可以调节灯的第一档输出亮度。一般用560K的话可以满足大部分客户的要求；

7.         为了保证人身安全，触摸端（C4、C5）建议使用2个102/1KV的耐高压电容，也可以简化使用一个；

8.         此IC有两种封装形式（DIP、COB）；

9.         如果用在AC110V/60HZ请修改下面元件：
